往復式真空泵(又稱活塞式真空泵)屬于低真空取得設備，用以從內部壓力等于或低于一個大氣壓的容器中抽除氣體，被抽氣體的溫度普通不超越35oC。往復泵的極限壓力，單級為4×102～103Pa，雙級可達1Pa。它的排氣量較大，抽速范圍15～5500L/S。往復泵多用于真空浸漬、鋼水真空處置、真空蒸餾、真空結晶、真空過濾等方面抽除氣體。

往復式真空泵關于抽除腐蝕性或含有顆粒狀灰塵的氣體是不適用的。被抽氣體中假如含有灰塵，在泵的進口1處必需加裝過濾器。

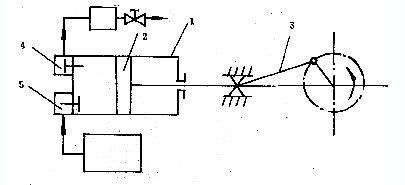

往復式真空泵原理圖

泵運轉時，在電動機的驅動下，經過曲柄連桿機構的作用，使氣缸內的活塞做往復運動。當汪室在等舸內從存端向右端話動時。由于氣缸的左腔體積不時增大，氣缸內氣體的密度減少，而構成抽氣過程，此時容器中的氣體經過吸氣閥5進入泵體左腔。當活塞到達最右位置時，氣缸內就完整充溢了氣體。接著活塞從右端向左端運動，此時吸氣閥5關閉。氣缸內的氣體隨著活塞從右向左運動而逐步被緊縮，當氣缸內氣體的壓強到達或稍大于一個大氣壓時，排氣閥4被翻開，將氣體排到大氣中，完成一個工作循環。當活塞再自左向右運動時，又吸進一局部氣體，反復前一循環，如此重復下去，直到被抽容內的氣體壓力到達請求時為止。

在實踐應用中，為了進步抽氣效率，泵多半采用雙作用氣缸，即活塞能在兩個方向(往復)上同時停止緊縮和抽氣，這主要是依托配氣閥門來完成的。我公司生產的w型往復泵即是單級的雙作用泵。

(1)功率耗費均勻減少1/3，節能顯著。例如，原W5功率為22KW，而WL-200為15KW；原W4為11KW，而WL-100為7.5KW。

(2)占空中積均勻減少2/3。如原W5型占地為3.8m2，而WL一200為1.2m2。

(3)振動降低。WL系列泵消弭了橫波劣性振動，噪聲均勻降低5dB以上。

(4)運用壽命長。立式泵由于構造合理，受力平均，使得各運動部位磨損減輕。
